管道清洗半自動化方案
工況及客戶要求：工業無縫管SS304 DN65口徑，清洗長度600-800m，要求有清管器位置指示器，帶遠傳輸出信號。帶收、發球裝置，人工控制收、發清管器。
根據貴公司技術要求，結合我公司在清洗方面的經驗，制定本清洗方案。
設備選型：
1、磁感應防爆清管器檢測器（適配不銹鋼管線）：選用高精度、定向、定距磁感應接收儀，有當前時間、通過時間顯示、聲光報警、存儲最近通過時間，同時具有數據遠傳接口，配合自動化處理設備，實現設備控制智能化、自動化。

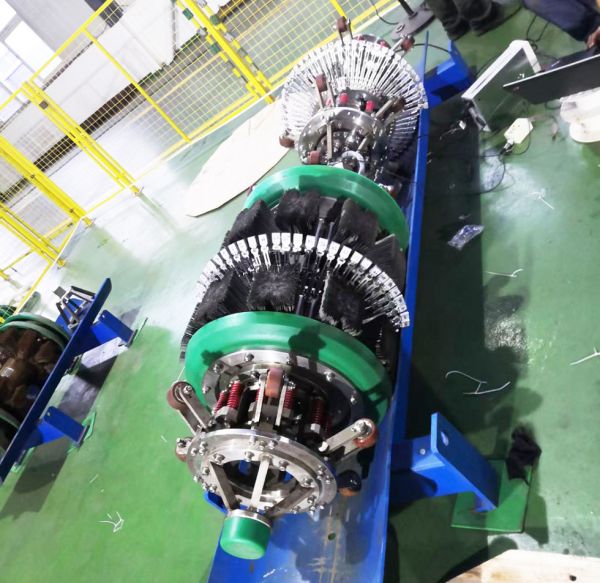

2、清管器選用食品級、高耐磨、回彈好硬度低進口原料，經定制模具成型，內部預埋小體積高強度感應鐵釹硼磁鐵。
3、根據清理要求利用循環水或壓縮空氣實現循環清洗，要保證水源和氣源純凈，有足夠的清洗壓力和排量（循環水泵要求：壓力可調節，最低壓力不低于0.5兆帕，排量見附表1）。
結合產品特性及設備的特點制定以下方案：
1、清洗方案：
2、發球：關閉工作首端閥門1#，收球閥4#處于關閉狀態，收球筒打開排污閥8#，使收球筒處于排空狀態。
3、檢查工作末端閥2#處于開啟狀態，發球筒排空，打開發球盲板，放入清管器，打開清洗閥門3#，將清管器推入管道內，用清管器將管道內原料推出，通過指示儀1#動作，通球。
4、收球：清管器到達收球端，通過指示儀2#動作，開啟收球閥4#，關閉工作末端閥2#，將清管器推入收球筒，收球筒排空，打開盲板拉出清管器。清管收球完畢。
5、反向清洗與以上步驟相同。
⑥、整個清洗過程/步驟手動操作，反復清洗以到達設計要求清潔程度。
（附：清洗設備一覽表）
設備名稱
采購橡膠實心圓球清管器（消耗品）
帶感應磁鐵
采購?fù)ㄟ^指示器
磁感應式
循環水泵/氣泵及凈化裝置
工廠自備
收/發球筒
不銹鋼304，帶快開盲板
外購設備費用合計
承德嘉拓設備制造有限公司
2019年10月05日
