一、發射機概述
清管器跟蹤儀是由安裝在清管器上的電子發射機和工作在地面的電子接收機兩部分組成。清管器攜帶的電子發射機在管道內運行，并不間斷規律的發出電磁信號，信號穿過管壁和覆蓋土層傳出，發射出來的電磁信號通過接收機探頭接收，接收機處理后發出信號指示。通過發射機與接收機之間的信號傳遞，可以及時的掌握管道清管器在管道中的運行狀態，當清管器發生卡堵后，能準確地確定清管器在管道中位置。
清管器跟蹤儀是智能管道組成設備。
二、智能清管器跟蹤系統組成：
1、電子發射機：含主機（LC振蕩器、脈沖信號發生器組成的調制器）、電池（高能鋰亞電池，不可充電。其他電池可定制）。安裝在清管器上，隨清管器運行。
2、電子接收機：含1個主機、1個探頭、1個監聽耳麥。在地面工作的便攜移動設備，工作人員攜帶檢測發射機信號。
3、電子通過指示儀：含1個主機、2個探頭。是便攜式移動設備，使用時固定安置在地面標志性位置，清管器通過時發出報警訊號。
4、管道通過指示器：含表頭、傳感器。是固定設備，設備隨管道安裝組裝在發球筒、收球筒、固定監測點位置，卡箍式連接，有外接電源和遠傳功能。
三、主要技術指標：
1、電子發射機
連續工作時間：20~150小時（長待機360小時）
允許介質溫度：-20~+65℃
設備耐介質壓力：2.5~10MPA
耐沖擊：7g
電源電壓：DC3-15V(高能鋰亞電池或干電池，不可充電）
2、電子接收機：
連續工作時間：100小時
接收距離（空氣中）：≧18m（長距離60米）
有效探測距離：≧5m（長距離20米）
定位精度：≦0.3m
電源電壓：DC6V(5#干電池4節）
3、電子通過指示儀：
連續工作時間：100小時
接收距離（空氣中）：≧15m
有效探測距離：≧5m
定位精度：≦0.1m
電源電壓：DC6V(5#干電池4節）
4、管道通過指示器：
連續工作時間：100小時
接收距離（空氣中）：≧15m
有效探測距離：≧5m
定位精度：≦0.3m
電源電壓：DC6V(5#干電池4節）
四、跟蹤設備工作原理：
發射機的發射源是通過電感線圈，將交變電磁信號輸送出來，利用超低頻電磁波的較強穿透能力將能量傳遞到地面空間，接收機通過探頭接收發射出來電磁波信號完成追蹤。
五、發射機使用方法：

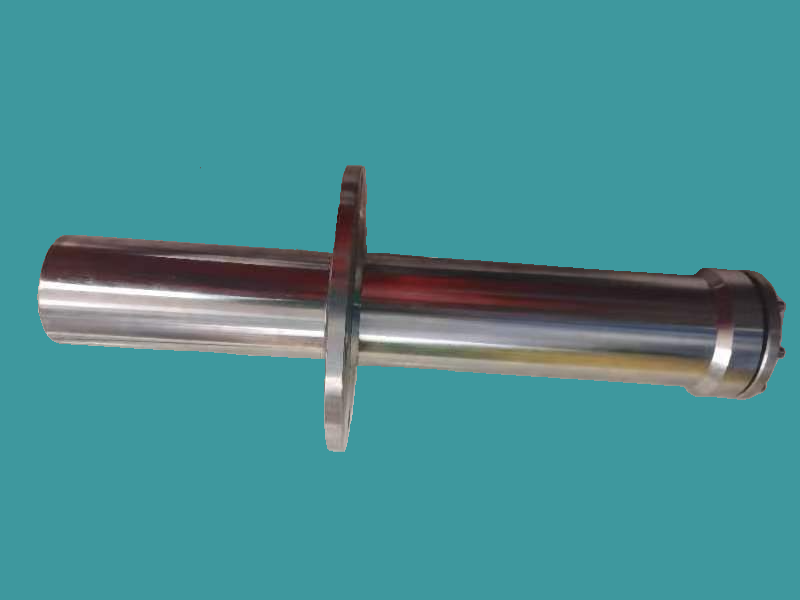

發射機尾端圖片1
1、發射機使用具體操作步驟如下：
1） 用專用扳手將后蓋打開（逆時針旋轉）；
2） 將插拔開關的兩部分插在一起，注意自鎖裝置方向，電極接錯會造成設備損壞；
3） 用接收機作接收信號實驗，如接收機接收信號正常可進行下一步；
4） 檢查端蓋密封圈是否完好，如有損壞，則需要更換密封圈；
5） 將后蓋蓋上擰緊（順時針旋轉），將發射機聯接在清管器上（Φ325以下發射機在清管器骨架體內，建議采用不銹鋼骨架，減少信號屏蔽）；
6） 再用接收機作接收信號實驗，如接收機接收信號正常，則可將清管器放入發球筒中，并推到變徑處，開始管道清理工作。
7） 在清管任務結束以后，打開后蓋，將插拔插頭拔開，即斷開電源。
2、電池更換方法：
電子發射機采用一次性高能鋰亞電池供電，每次清管前要檢查是、否需要更換新電池。以確保連續工作時間。專用電池由廠家提供。發射機長時間不用時，應將電池取出存放在陰涼干燥處。
更換電池具體步驟如下：
1）用專用扳手將后蓋打開（逆時針旋轉）；
2）將插拔插頭拔開；
3）擰下兩個壓片螺釘，取出電池壓片；
4）取出舊電池（向外拉出）；
5）放入新電池，擰緊電池壓片螺釘；
6）將插拔開關接好（注意極性、方向,接錯電極會損壞發射機），用接收機檢測信號正常后；
7）檢查密封圈完好后，將后蓋上好擰緊；
8）再用接收機作接收信號實驗，如接收機接收信號正常，則可將清管器放入管道中進行清管掃線工作。
9）在清管結束以后，打開后蓋，將插拔開關拔開，即斷開電源。
10）同時提供單節電池安裝方式，按上電池，旋上端蓋即可使用。（見附圖）
即裝電池即用型
六、發射機技術參數：
電磁發射機詳細參數
發射機結構圖
注：1、可定制不小于直徑26毫米，長度不小于81毫米任意尺寸發射機。
2、可定制帶法蘭盤、不帶法蘭盤、可拆卸法蘭盤等。
3、發射機電池可按要求配置普通干電池、充電電池、鋰電池等。
4、 可配裝電池組，也可安裝單節電池。
七、貯存方式：
遠離火源、高溫、強磁場所，干燥、通風處存放。
